Aluminiowe konstrukcje architektoniczne
Niezależnie od tej działalności przystąpiliśmy jako partner firm WICONA i PONZIO do produkcji w tych systemach - okien, drzwi, fasad, witryn, drzwi automatycznych, ogrodów zimowych oraz wielu innych konstrukcji aluminiowych według indywidualnych projektów. Ponadto naszymi partnerami są firmy GEZE, ESCO, AGC oraz PILKINGTON, których produkty charakteryzują się doskonałą jakością i zaawansowaniem technicznym.
|
Oferowane przez nas systemy w produkcji ślusarki aluminiowej (od 2005 roku wyłącznie w systemie PONZIO POLSKA przeznaczone są zarówno do obiektów użyteczności publicznej: banków, biur, sklepów, salonów wystawowych, jak również budynków mieszkalnych. Możliwości zastosowania okien i drzwi aluminiowych czy lekkich ścian osłonowych z profili aluminiowych są praktycznie nieograniczone. Pozwala na to samo aluminium, które nadaje się do wszelkich obróbek architektonicznych.
|
Lekkość konstrukcji i estetyka, szczelność i trwałość w każdych warunkach, zmniejszenie strat ciepła i kosztów ogrzewania pomieszczeń, łatwość konserwacji ograniczona tylko do mycia powierzchni zewnętrznych, praktycznie nieograniczony okres użytkowania, izolacyjność akustyczna, infiltracja powietrza, szczelność na przenikanie wody, termoizolacyjność zestawów szybowych - to tylko niektóre z zalet proponowanych przez nas systemów.
|
Do produkcji okien, drzwi, fasad, witryn wmontowujemy w zależności od życzeń klienta szyby zespolone, bezpieczne, refleksyjne, antywłamaniowe odporne na uderzenia np. kamieniem a także kuloodporne. Wszelkie przeszklenia dostarczają nam renomowane firmy: PILKINGTON IGP ,AGC, EFECTOR. Okucia stosowane w wymienionej ślusarce są produkcji m.in. firm: ESCO, ROTO, WINKHAUSE, SIEGENIA. Ze wspomnianych firm posiadamy wszelkie niezbędne atesty, potwierdzone przez polskie instytuty.
W oparciu o przedstawiony nam projekt zabudowy okien drzwi, fasad, witryn oraz ogrodów zimowych, jesteśmy w stanie spełnić każde życzenie klienta.
Systemy aluminiowe w naszej ofercie
PF152 HI z szybą jednokomorową:
System konstrukcji słupowo-ryglowych przeznaczony do wykonywania ścian osłonowych, zadaszeń, świetlików, o podwyższonej izolacyjności termicznej. Szerokość słupów i rygli wynosi 52 mm, maskownic zewnętrznych: 51 mm. Rozwiązania techniczne umożliwiają konstruowanie ścian prostych lub po łuku, przechodzenie kątów zewnętrznych i wewnętrznych oraz adaptację na ogrody zimowe. System przewiduje rozwiązania z podkonstrukcją stalową i drewnianą. Przy zastosowaniu specjalnie zaprojektowanego elementu termicznego, możliwe jest uzyskanie współczynnika przenikania ciepła Ucw = 1,15 W/m2K (dla szyby jednokomorowej 28 mm).
Charakterystyka:
• możliwość zastosowania rozwiązań dla pasa nadprożowo-podokiennego o szczelności i izolacyjności ogniowej EI60,
• możliwość zastosowania różnego typu zewnętrznych elementów dekoracyjnych,
• możliwość wykonania wersji „poziomej” lub „pionowej” linii,
• możliwość gięcia profili.
PF152 HI z szybą dwukomorową:
System ścian osłonowych słupowo-ryglowych o wysokiej izolacyjności termicznej najczęściej stosowany w budownictwie energooszczędnym. Zaprojektowany specjalny wkład termiczny, który wypełnia przestrzeń międzyszybową, zarówno swoim kształtem, jak i właściwościami poprawia parametry całej konstrukcji. Struktura tworzywa umożliwia prawidłowe odwodnienie rygla; jego kształt pozwala na łatwy montaż, który odbywa się po zamontowaniu szklenia. Właściwości termiczne pozwalają na osiągnięcie współczynnika przenikania ciepła Ucw od 0,6 W/m2K (dla wypełnień o grubości 48 mm).
Charakterystyka:
• możliwość zastosowania rozwiązań dla pasa nadprożowo-podokiennego o szczelności i izolacyjności ogniowej EI 60,
• możliwość wykonania obok siebie okien wychylnych, otwieranych niezależnie,
• możliwość zastosowania różnego typu zewnętrznych elementów dekoracyjnych,
• możliwość wykonania w wersji „poziomej” lub „pionowej” linii;
• gięcia profili,
• zastosowanie wypełnień o grubości 38-66 mm.
PF152 ESG:
Ściana osłonowa bezramowa z systemem klejenia konstrukcyjnego. System przeznaczony jest do wykonywania lekkich ścian osłonowych i innych konstrukcji przestrzennych. Jako element nośny wykorzystuje konstrukcję słupowo-ryglową systemu Ponzio PF 152 i wchodzącą w jego skład szeroką gamę profili.Z zewnątrz Ponzio PF152 ESG tworzy jednolitą, gładką ścianę szkła podzieloną pionowymi i poziomymi liniami o szerokości 22 mm (przy zastosowaniu silikonu pogodowego) lub 28 mm (przy wyborze systemowej uszczelki zamykającej). Istnieje możliwość zastosowania szklenia dwu i trzyszybowego.
Charakterystyka:
• możliwość wykonania obok siebie okien wychylnych, otwieranych niezależnie,
• dwa sposoby wykończenia powierzchni ściany: silikonowanie lub specjalnie zaprojektowana uszczelka maskująca,
• szyby pojedyncze, zespolone, panele nieprzezierne o grubości: 26, 28 mm, możliwość stosowania zespoleń 3-szybowych (do grubości szklenia 60 mm),
• w standardowej wersji ramowy współczynnik przenikania ciepła U0 wynosi od 1,6 W/m2K,
• w wersji fasady ze szkłem trzyszybowym ramowy współczynnik przenikania ciepła U0 wynosi od 1,3 W/m2K.
PF 152 PPOŻ. EI30, EI60:
System ścian osłonowych słupowo-ryglowych PF 152 o odporności ogniowej. System otrzymał klasyfikację w zakresie odporności ogniowej ścian osłonowych w pełnej konfiguracji. Po przeprowadzeniu badań przy nagrzewaniu od strony wewnętrznej i zewnętrznej, został zakwalifikowany do klasy EI 60 oraz EI 30. W systemie można wykonywać przeciwpożarowe ściany osłonowe z pasami międzykondygnacyjnymi przeszklonymi i nieprzeziernymi. Jako wypełnienia przezroczyste mogą być stosowane szyby ogniochronne klasy EI 30 lub EI 60 (pojedyncze lub w zespoleniu) większości producentów dostępnych na rynku.
Wewnętrzne aluminiowe kształtowniki wzmacniające z wkładami ogniochronnymi wraz ze specjalnymi złączkami rygiel-słup zapewniają nośność konstrukcji w warunkach pożaru. Taśmy pęczniejące chronią przekładki termiczne oraz uszczelniają połączenia pomiędzy konstrukcją a szybami, lub innymi wypełnieniami nieprzezroczystymi, tworząc element o odporności i izolacyjności ogniowej. Istnieje możliwość wykonania konstrukcji fasadowej z drzwiami o odporności ogniowej, zarówno jedno jak i dwuskrzydłowymi.
PE40:
System profili aluminiowych bez izolacji termicznej - jest przeznaczony do wykonywania konstrukcji wewnętrznych: lekkich ścianek i przeszkleń oraz drzwi nakładkowych jedno i dwuskrzydłowych. Głębokość konstrukcyjna profili wynosi 40 mm, zakres szklenia: od 1 do 23 mm (szyby zarówno pojedyncze jaki i zespolone). System charakteryzuje się zastosowaniem rowka okuciowego „euro”, dzięki któremu możliwe jest zastosowanie szerokiej gamy akcesoriów. Konstrukcja systemu pozwala na stosowanie zawiasów wrębowych, które są łatwiejsze w montażu i bardziej ekonomiczne.
Charakterystyka:
• posiada wiele wariantów wykonania skrzydeł drzwiowych: z szeroką belką lub skrzydłem ciętym pod kątem 45 stopni, bez progu lub z progiem,
• profile mogą być skręcane lub zagniatane,
• jest kompatybilny z innymi systemami Ponzio.
PT50:
System profili aluminiowych bez izolacji termicznej. Przeznaczony jest głównie do wykonywania zabudowy wewnętrznej: wiatrołapów, boksów kasowych, gablot i ścianek działowych. Służy także do wykonania drzwi przesuwnych (sterowanych ręcznie lub automatycznie), wahadłowych oraz dymoszczelnych.
System PT 50 pozwala na zastosowanie wypełnień szklanych, paneli aluminiowych, wypełnień typu „sandwich”, płyt meblowych, gipsowo-kartonowych oraz poliwęglanowych o grubości 1-40 milimetrów. Głębokość konstrukcyjna kształtowników – dla ościeżnic i skrzydeł - wynosi 52-60 mm.
PT 50 to zarówno system drzwi przymykowych, jak również współpłaszczyznowych z zawiasem wrębowym. Zaletą mocowanych osiowo zawiasów jest łatwość montażu oraz regulacja w trzech płaszczyznach.
Charakterystyka:
• ścisłe powiązanie z innymi systemami rodziny Ponzio (wspólne łączniki narożne, listwy przyszybowe, oprzyrządowanie oraz większość okuć),
• możliwość zlicowania skrzydeł okien (jedna płaszczyzna po stronie zewnętrznej) i drzwi (obie płaszczyzny zarówno po stronie zewnętrznej i wewnętrznej),
• możliwość gięcia profili,
• wiele wariantów wykonania skrzydeł drzwiowych: z „kopniakiem” (szeroką belką) lub skrzydłem ciętym pod kątem 45 stopni, bez progu lub z progiem,
• możliwość wykonania drzwi dymoszczelnych.
PE52:
Ekonomiczny system posiada trzykomorową konstrukcję profili z rowkiem okuciowym w standardzie "euro" oraz rowkiem okuciowym stosowanym w oknach i drzwiach balkonowych z profili PVC. Głębokość konstrukcyjna kształtowników dla ościeżnic wynosi 52 mm, a dla skrzydeł 60 mm. System pozwala na zastosowanie szerokiej gamy okuć oraz ułatwia ich montaż. Trzykomorowa konstrukcja profili systemu Ponzio PE 52 zapewnia dużą sztywność kształtowników, a co za tym idzie umożliwia wykonywanie konstrukcji o dużych gabarytach. Dzięki modernizacji elementów uszczelniających, nie ma konieczności stosowania okapników, co pozytywnie wpływa na estetykę elewacji.
Charakterystyka:
• ścisłe powiązanie z innymi systemami rodziny Ponzio,
• możliwość stosowania okuć z rowkiem „euro” oraz PVC,
• możliwość wykonania konstrukcji łukowych,
• możliwość wykonywania połączeń narożnych skręcanych lub zagniatanych,
• profile skrzydła i ościeżnicy zlicowane po stronie zewnętrznej.
PT52:
System przeznaczony do wykonywania elementów zabudowy zewnętrznej, które wymagają izolacji termicznej. Konstrukcje wykonane w systemie PT 52 zakwalifikowane są do grupy materiałowej RMG 2.1. System stwarza możliwość zastosowania wielu rozwiązań przy wykonywaniu różnego typu okien, drzwi i konstrukcji przestrzennych. Zastosowane przekładki termiczne, proste i w kształcie omegi, zapewniają prawidłowe odwodnienie konstrukcji. Głębokość kształtowników, dla ościeżnic i skrzydeł, wynosi 52-60 mm.
PT60:
System przeznaczony do wykonywania elementów zabudowy zewnętrznej, wymagających izolacji termicznej. Trzykomorowa konstrukcja usprawnia funkcjonowanie systemu i zachęca inwestorów do jego stosowania. Dodatkowa komora powoduje zwiększenie sztywności, dzięki temu w PT 60 można wykonywać konstrukcje o dużych gabarytach. System pozwala na wykonywanie zarówno konstrukcji okien oraz jedno i dwuskrzydłowych drzwi otwieranych na zewnątrz o różnych rozwiązaniach progowych. Możliwe jest rónież wykonanie drzwi z centralnym rowkiem okuciowym (tzw. dowrębowych). System zapewnia prosty montaż akcesoriów, co znacznie przyspiesza tworzenie konstrukcji.
PE60:
System o trzykomorowej konstrukcji profili z rowkiem okuciowym w standardzie „euro” oraz z rowkiem okuciowym stosowanych w oknach i drzwiach balkonowych z profili PVC lub drewnianych.
Głębokość konstrukcyjna kształtowników dla ościeżnic wynosi 60 mm, a dla skrzydeł 68 mm.
Szersza, w porównaniu z systemem PE 52, przekładka termiczna 24 mm oraz dwukomponentowa, uszczelka centralna gwarantują uzyskanie wysokich parametrów termicznych.
Dzięki modernizacji elementów uszczelniających, nie ma konieczności stosowania okapników, co pozytywnie wpływa na estetykę elewacji.
System pozwala na zastosowanie szerokiej gamy okuć oraz ułatwia ich montaż. Trzykomorowa konstrukcja profili systemu Ponzio PE 60 zapewnia dużą sztywność kształtowników, a co za tym idzie umożliwia wykonywanie konstrukcji o dużych gabarytach.
Charakterystyka:
• ścisłe powiązanie z innymi systemami rodziny Ponzio,
• możliwość zlicowania skrzydeł okien (jedna płaszczyzna po stronie zewnętrznej),
• zastosowania nowoczesnych uszczelek dwukomponentowych z EPDM,
• gięcia profili,
• wiele sposobów wykonania połączeń narożnych.
PE68 OKNA:
System o trzykomorowej konstrukcji profili z rowkiem okuciowym w standardzie „euro” oraz z rowkiem okuciowym stosowanych w drzwiach i oknach balkonowych z profili PVC lub drewnianych. Głębokość konstrukcyjna kształtowników dla ościeżnic wynosi 68 mm, a dla skrzydeł 76 mm.
Zoptymalizowana przekładka termiczna 32 mm oraz jedno lub dwukomponentowa uszczelka centralna gwarantują uzyskanie wysokich parametrów termicznych. W wersji PE 68+ z zamknięciem komory podszybowej Uf wynosi od 1,5 W/m2K.
Dzięki modernizacji elementów uszczelniających, nie ma konieczności stosowania okapników, co pozytywnie wpływa na estetykę elewacji. System pozwala na zastosowanie szerokiej gamy okuć oraz ułatwia ich montaż. Trzykomorowa konstrukcja profili systemu Ponzio PE 68 zapewnia dużą sztywność kształtowników, a co za tym idzie umożliwia wykonywanie konstrukcji o dużych gabarytach.
Charakterystyka:
• ścisłe powiązanie z innymi systemami rodziny Ponzio,
• możliwość zlicowania skrzydeł okien (jedna płaszczyzna po stronie zewnętrznej),
• możliwość zastosowania nowoczesnych uszczelek dwukomponentowych z EPDM,
• możliwość gięcia profili,
• wiele sposobów wykonania połączeń narożnych.
PE68 HI OKNA:
Wariant systemu PE 68 o trzykomorowej konstrukcji profili z rowkiem okuciowym w standardzie „euro” oraz rowkiem okuciowym stosowanym w oknach i drzwiach balkonowych z profili PVC lub drewnianych. Głębokość konstrukcyjna kształtowników dla ościeżnic wynosi 68 mm, a dla skrzydeł 76 mm. System pozwala na zastosowanie wypełnień o grubości 18-59 mm. Dodatkowym walorem systemu jest zwiększona izolacyjność termiczna uzyskana poprzez specjalne wkłady izolacyjne. W zależności od miejsc, w których zastosowano dodatkowe wypełnienie, system osiąga różną wartość współczynnika przenikania ciepła. W wersji PE 68HI - z zamknięciem komory podszybowej i wkładem izolacyjnym w komory profili - Uf osiąga wartość 1,3 W/m2K.
PE68 / PE78 N:
Rozwiązanie dla najbardziej wymagających klientów, stosowane w systemach Ponzio PE 68 i Ponzio PE 78N – przeznaczonego wykonywania drzwi o specjalnej konstrukcji, która pozwala na uzyskanie jednolitej płaszczyzny skrzydła drzwiowego.
Profil skrzydła został zaprojektowany w ten sposób, że po wklejeniu wypełnienia, którego dekoracyjne wykończenie zależy od rodzaju zastosowanego panelu, skrzydło jest zlicowane z ościeżnicą.
Lekka i sztywna konstrukcja drzwi oraz bogata paleta wzorów paneli sprawiają, że rozwiązanie to – ze względu na swój indywidualny charakter – wpisuje się w ciekawy sposób zwłaszcza w architekturę domów jednorodzinnych.
Charakterystyka:
• jednolity kształt drzwi, niewidoczne elementy konstrukcji,
• estetyczny wygląd, nowoczesny design,
• możliwość zastosowania zawiasów nawierzchniowych, zawiasów ukrytych lub rolkowych.
PE78 N DRZWI:
Trzykomorowy system izolowany termicznie przeznaczony do wykonywania konstrukcji drzwiowych. System posiada konstrukcję profili współpłaszczyznowych (luz wrębowy wynosi 18mm) oraz możliwość zastosowania listew przyszybowych do rowka w standardzie euro. W PE 78N zastosowano profilowane przekładki termiczne o szerokości 34 mm. Specjalnie zaprojektowane, kompatybilne profile umożliwiają łatwe połączenie drzwi z witryną. Głębokość konstrukcyjna kształtowników dla ościeżnic i skrzydeł wynosi 78 mm. W systemie można stosować szeroką gamę okuć oraz zamków drzwiowych. PE 78N pozwala na wykonywanie połączeń narożnych zarówno zagniatanych, jak i skręcanych. Posiada różne rozwiązania progowe (także próg PVC), które nie tylko skutecznie doszczelniają próg, odprowadzając wodę na zewnątrz, ale charakteryzują się także lepszą izolacyjnością termiczną.
PE78 EI:
System o trzykomorowej konstrukcji przeznaczony do wykonywania wewnętrznych i zewnętrznych przegród przeciwpożarowych. Profile wypełnione są specjalnymi wkładami ogniochronnymi zapewniając odporność ogniową: EI15, EI30, EI45, EI60, EI90, EI120.
PE 78EI pozwala na wykonywanie jedno i dwuskrzydłowych drzwi otwieranych na zewnątrz i do wewnątrz o różnych rozwiązaniach progowych. W systemie zastosowano przekładki termiczne o szerokości 35 mm, dzięki temu zapewniającymi bardzo dobrą izolację termiczną.
Głębokość konstrukcyjna kształtowników dla ościeżnic i skrzydeł wynosi 78 mm (dla ościeżnic EI120 - 89 mm). System zapewnia również prosty montaż akcesoriów, co znacznie przyspiesza tworzenie konstrukcji. Dzięki trzykomorowej budowie i dodatkowym elementom wzmacniającym, system pozwala na wykonywanie konstrukcji o dużych gabarytach.
Charakterystyka:
• ścisłe powiązanie z innymi systemami rodziny Ponzio,
• zlicowane skrzydła drzwi,
• wiele wariantów wykonania skrzydeł drzwiowych,
• możliwość wykonania konstrukcji dymoszczelnych,
• możliwość wykonania konstrukcji łukowych,
• dwa typy wkładów ogniochronnych: wkłady gipsowe oraz wkłady glinokrzemianowe
zastosowanie wypełnień o grubości 8-54 mm (58 - 65 mm dla EI120).
PE78N OKNA:
System kształtowników trzykomorowej konstrukcji profili kształtowników rowkiem okuciowym w standardzie „euro” oraz rowkiem okuciowym stosowanym w oknach i drzwiach balkonowych z profili PVC lub drewnianych.
Jest przeznaczony do konstrukcji okien o bardzo wysokich wymogach izolacyjności termicznej.
Głębokość konstrukcyjna kształtowników dla ościeżnic wynosi 78 mm, a dla skrzydeł 86 mm.
Zastosowanie wielokomorowych przekładek termicznych 42 mm oraz dwukomponentowej uszczelki centralnej pozwala na uzyskanie wysokiej izolacyjności termicznej. W wersji PE 78N ramowy współczynnik przenikania ciepła wynosi od 1,7 W/m2K. W wersji cieplejszej PE 78N+ z zamknięciem komory podszybowej, Uf wynosi od 1,3 W/m2K.
System pozwala na zastosowanie szerokiej gamy okuć oraz ułatwia ich montaż. Trzykomorowa konstrukcja profili systemu Ponzio PE 78N zapewnia dużą sztywność kształtowników, a co za tym idzie umożliwia wykonywanie konstrukcji o dużych gabarytach.
Charakterystyka:
• ścisłe powiązanie z innymi systemami rodziny Ponzio,
• możliwość zlicowania skrzydeł okien (jedna płaszczyzna po stronie zewnętrznej),
• możliwość zastosowania nowoczesnych uszczelek dwukomponentowych z EPDM,
• możliwość gięcia profili,
• wiele sposobów wykonania połączeń narożnych.
PE78N HI OKNA:
Wariant systemu PE 78N przeznaczony do stosowania w konstrukcjach o szczególnie wysokich wymogach izolacyjności termicznej. Dzięki zastosowaniu specjalnych wkładów, można uzyskać bardzo wysoką izolacyjność cieplną. W zależności od miejsc, w których zastosowano dodatkowe wypełnienie, system osiąga różną wartość współczynnika przenikania ciepła.
W wersji cieplejszej PE 78N HI z zamknięciem komory podszybowej i wkładem izolacyjnym, współczynnik przenikania ciepła Uf wynosi od 0,9 W/m2K. W wersji najcieplejszej PE 78N HI+ z zamknięciem komory podszybowej i wkładem izolacyjnym z aerożelu, współczynnik przenikania ciepła Uf wynosi od 0,7 W/m2K.

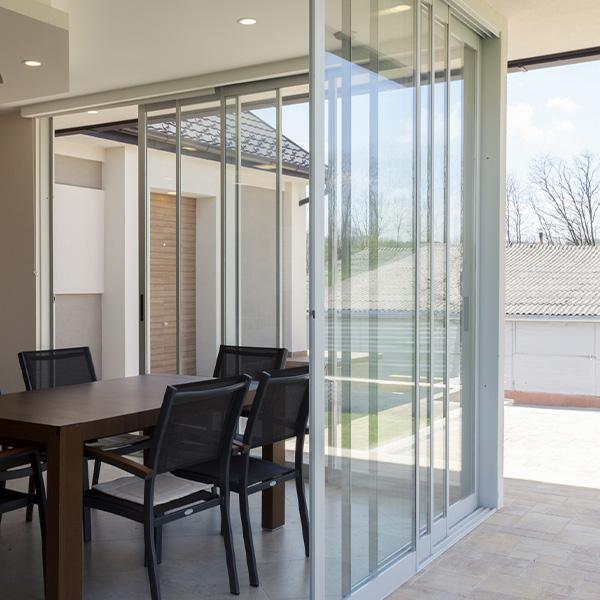

SL 1200 tt:
System izolowany termicznie przeznaczony do wykonywania elementów zabudowy zewnętrznej podnoszono-przesuwnych np. obudowy balkonów i loggii. Głębokość konstrukcyjna kształtowników wynosi 50 mm w przypadku skrzydeł i szczeblin oraz 120 mm w przypadku ościeżnic dwutorowych i 184 mm w przypadku ościeżnic trzytorowych.
Charakterystyka:
• ścisłe powiązanie z innymi systemami rodziny Ponzio;
• możliwość wykonania konstrukcji z niskim progiem.
SL 1600 tt:
Wariant systemu podnoszono-przesuwnego SL 1600tt przeznaczony do wykonywania konstrukcji o szczególnie wysokich wymaganiach dotyczących izolacyjności termicznej. W wersji PLUS współczynnik przenikania ciepła Uf wynosi od 2,1 W/m2K, a w najcieplejszej wersji HI ramowy współczynnik przenikania ciepła Uf wynosi od 1,8 W/m2K.
Głębokość konstrukcyjna kształtowników wynosi 67 mm w przypadku skrzydeł, oraz 160 mm w przypadku ościeżnic dwutorowych, 247 mm - w przypadku ościeżnic trzytorowych i 334 mm - w przypadku ościeżnic czterotorowych. Budowa profili pozwala na wykonywanie stabilnych konstrukcji o dużych gabarytach, nawet 8-skrzydłowych, o bardzo dużym ciężarze skrzydła.
W systemie jest możliwość zastosowania wypełnień o grubości do 51 mm.
Charakterystyka:
• możliwość zastosowania kilku wariantów "docieplenia" (standard, wersja PLUS, wersja HI),
• wysoka szczelność systemu na warunki atmosferyczne.
